Montage: Zaun und Tore Schritt für Schritt
Vier Pläne für die häufigsten Fälle. Die Maße Ihres Tors stehen auf der Produktseite und in der beiliegenden Anleitung; die gelten im Zweifel.
Zaun-Set einbetonieren

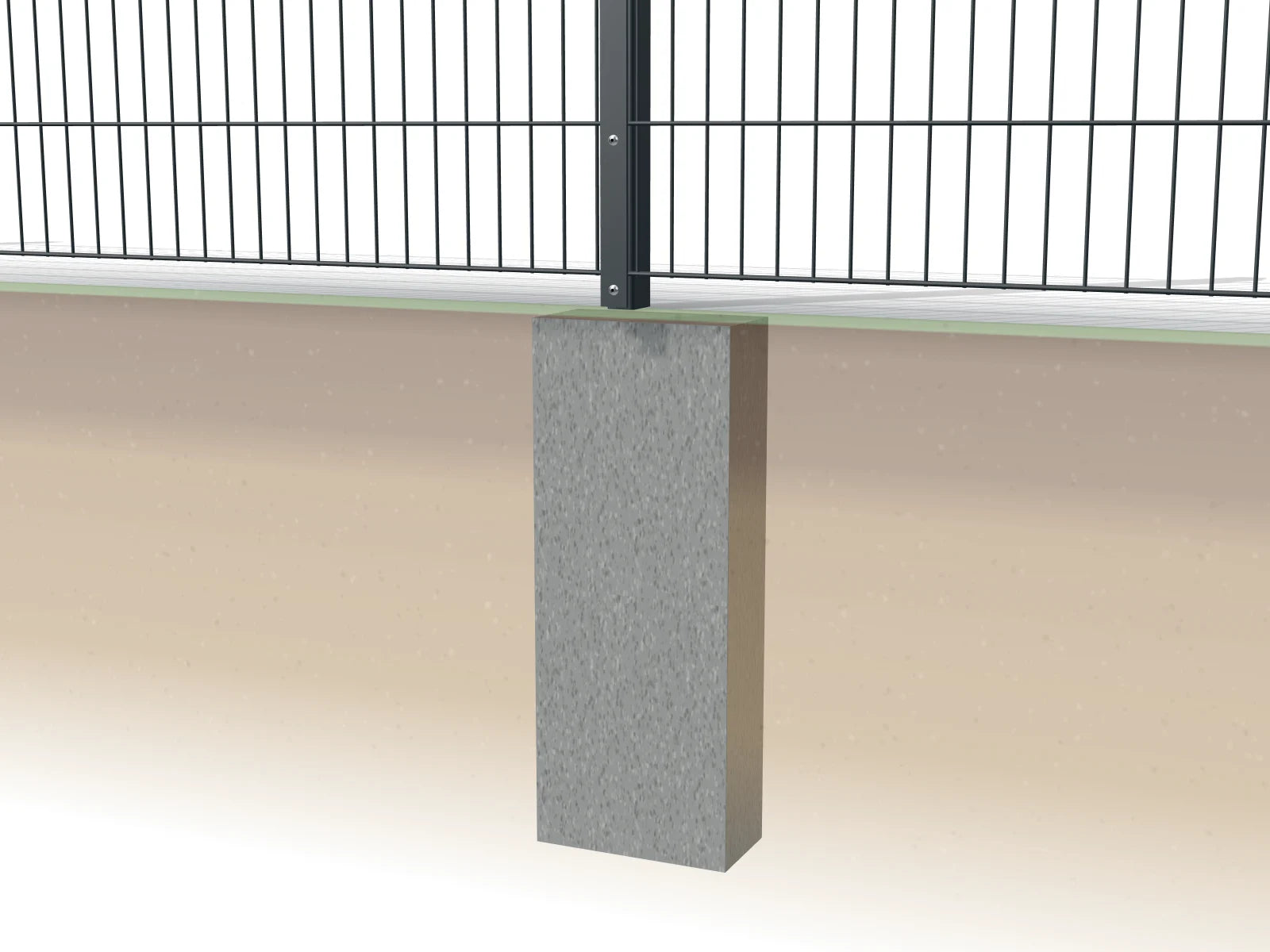

Der Normalfall in gewachsenem Boden: Jeder Pfosten steht rund 60 cm tief in einem Betonfundament.
- Spaten oder Erdbohrer (Ø 30 cm)
- Wasserwaage, mindestens 80 cm lang
- Maurerschnur und Holzpflöcke
- Zollstock oder Maßband
- Mörtelkübel oder Mischer und Schaufel
- Akkuschrauber mit Bit oder der beiliegende Inbusschlüssel 5,5 mm
- Dachlatten und Schraubzwingen zum Abstützen
- Zaun-Set (Matten, Pfosten, Befestigung, Kappen)
- Beton: rund 4 Säcke à 25 kg je rundem Loch mit 30 cm Durchmesser
- grober Kies für das Kiesbett
3D-Visualisierung Schritt 1Zaunlinie abstecken
Eck- und Endpunkte mit Pflöcken markieren und eine Schnur spannen. Im Zaunverlauf rechnet man mit 2,50 m je Feld; die Matte selbst ist 2,51 m breit. Prüfen Sie vorher, ob Ihr Zaun eine Genehmigung braucht, und sprechen Sie einen Zaun an der Grenze mit dem Nachbarn ab.
3D-Visualisierung Schritt 2Löcher graben, Kies einfüllen
Loch mit mindestens 30 cm Durchmesser bzw. 30 × 30 cm rund 80 cm tief ausheben. Unten 10–20 cm groben Kies einfüllen, damit Wasser versickern kann.
3D-Visualisierung Schritt 3Eckpfosten setzen und ausrichten
Den ersten Pfosten ins Loch stellen, mit der Wasserwaage in beide Richtungen ausrichten und mit Latten abstützen. Die Höhe richtet sich nach der Matte: Die Pfostenoberkante liegt knapp unter den Spitzen. Beton schichtweise einfüllen, verdichten, oben leicht nach außen abschrägen.
3D-Visualisierung Schritt 4Feld für Feld weiter

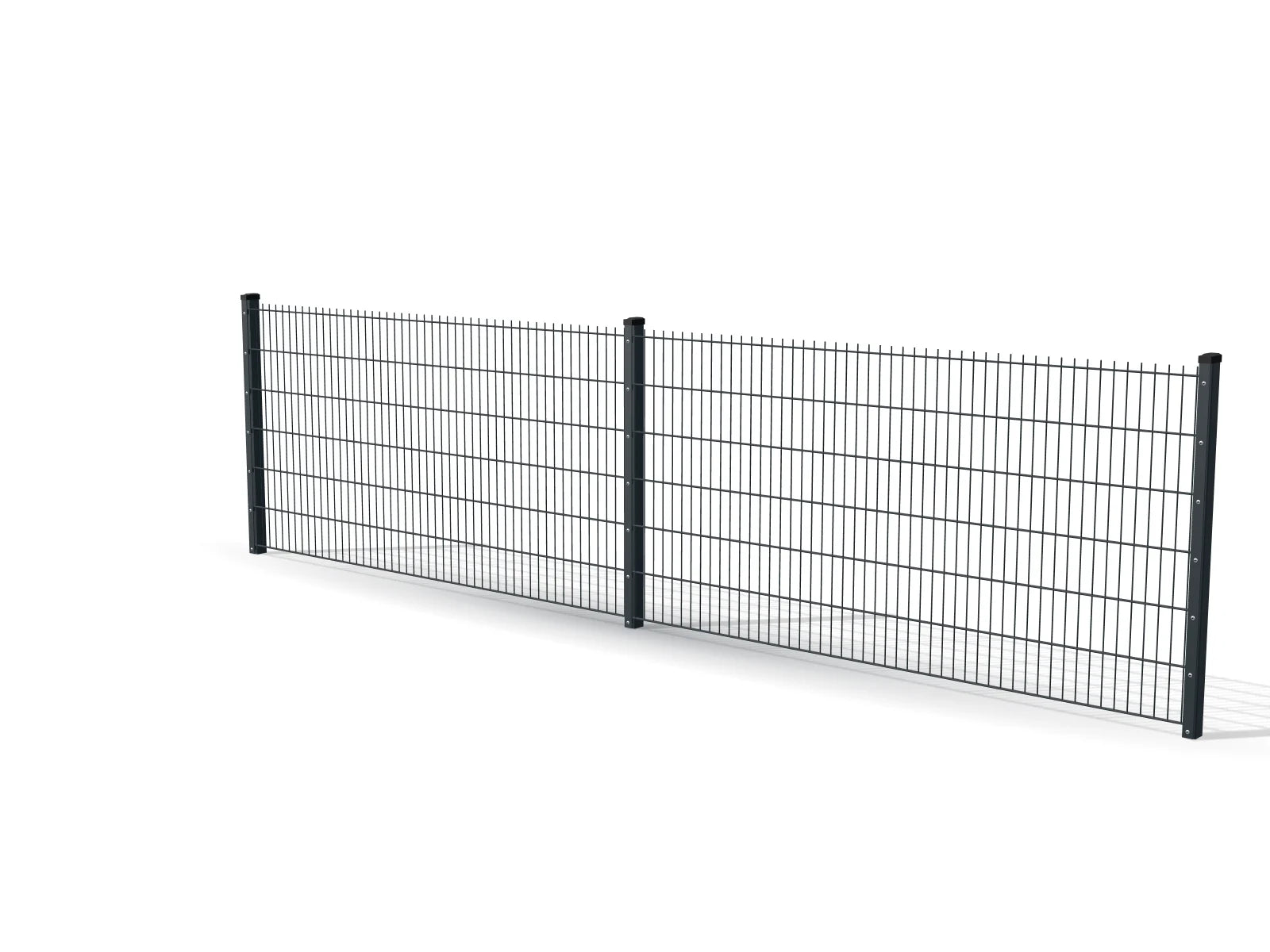

Nicht alle Löcher nach Rechnung vorab graben: Matte anhalten, den nächsten Pfosten daran ausmessen, setzen. So passt auch die letzte Matte. Jeder Pfosten steht in der Flucht der Schnur.
3D-Visualisierung Schritt 5Aushärten lassen
Mindestens 48 Stunden warten, bei Kälte deutlich länger. Der Beton fühlt sich früher fest an, als er belastbar ist; Matten erst danach festschrauben.
3D-Visualisierung Schritt 6Matten befestigen

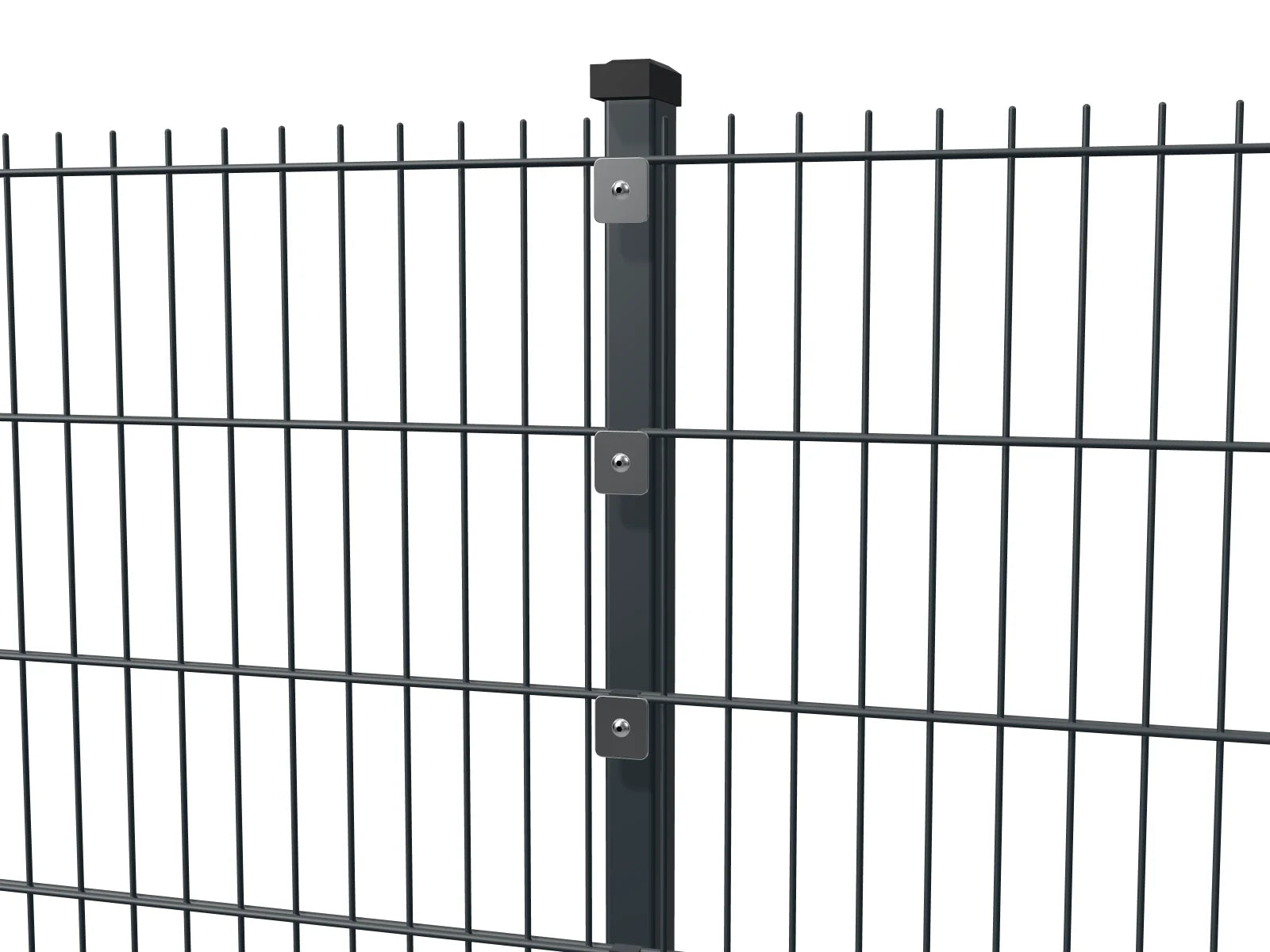

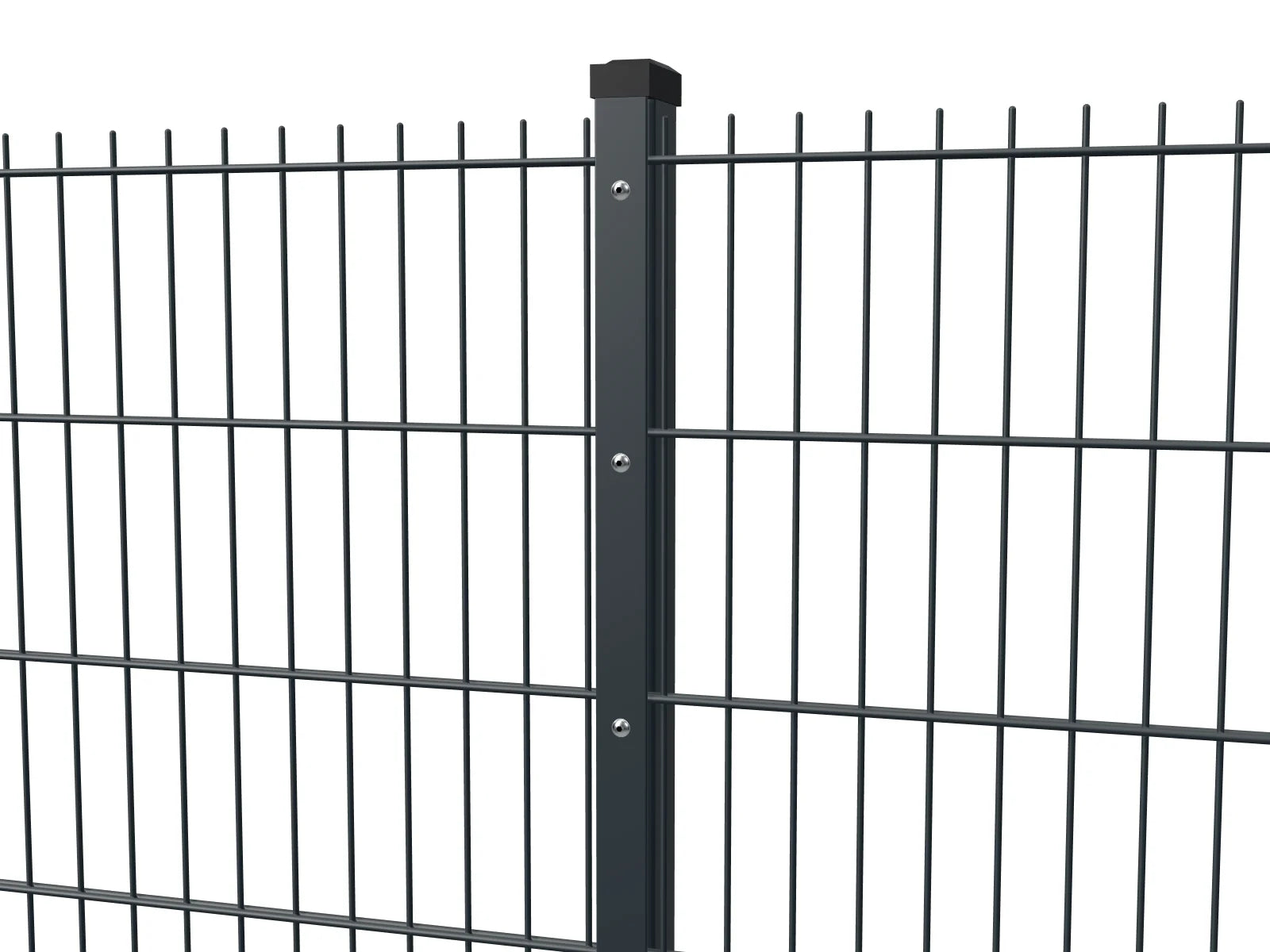

Matte zu zweit vor die Pfosten halten, mit 3–5 cm Bodenfreiheit. An jedem Haltepunkt ein Klemmplättchen über das Querdraht-Paar setzen oder die Abdeckleiste vorlegen und mit den Edelstahlschrauben M8 festziehen. Zum Schluss die Pfostenkappen aufsetzen.
Passend dazu: Zaun-Sets · Pfosten zum Einbetonieren
Zaun-Set aufschrauben

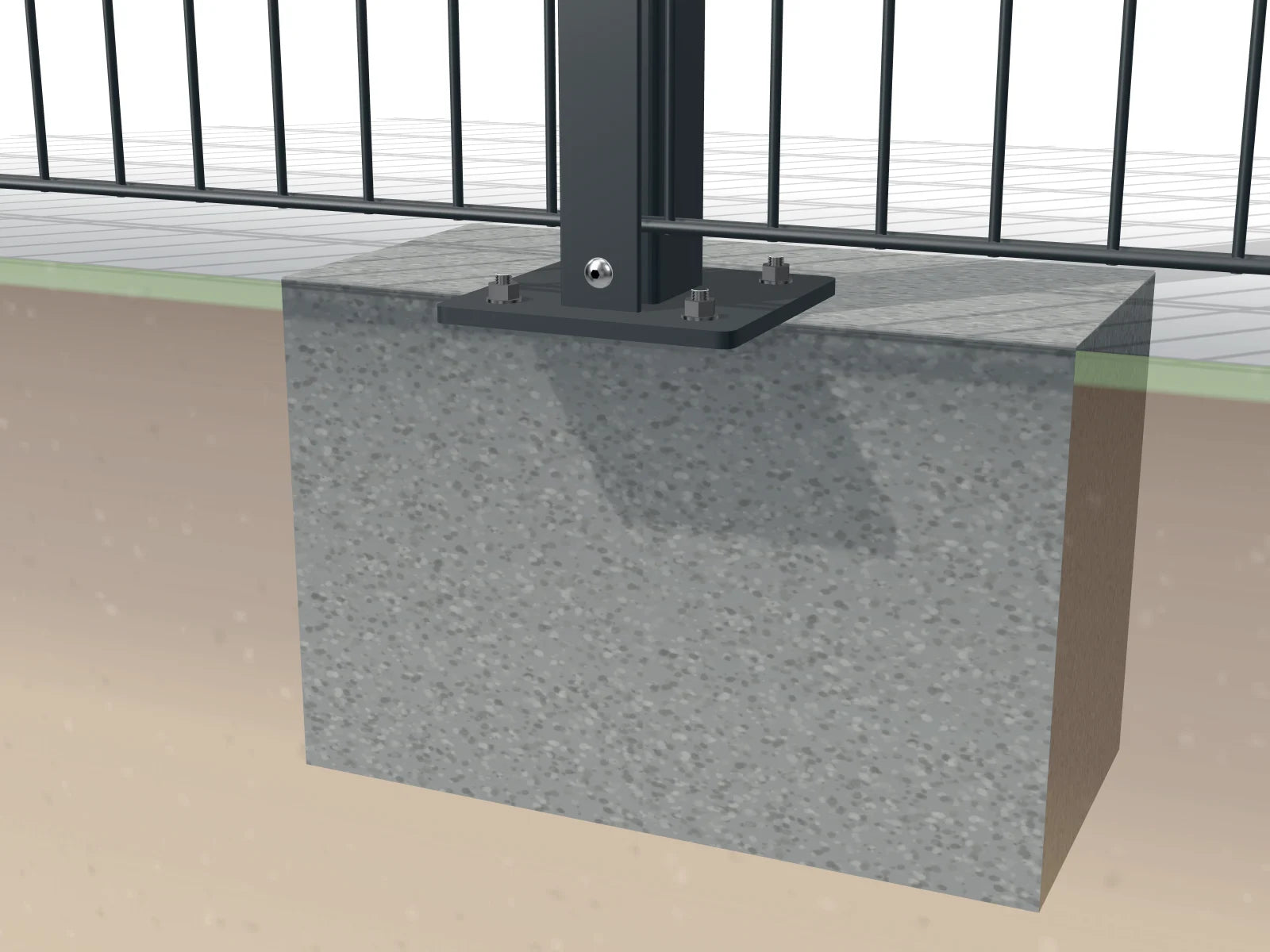

Auf einer festen Betonfläche oder Mauerkrone: Pfosten mit angeschweißter Bodenplatte und vier Bolzenankern. Pflaster reicht als Untergrund nicht.
- Bohrhammer mit Betonbohrer (Durchmesser laut Datenblatt des Ankers)
- Wasserwaage
- Maurerschnur
- Zollstock oder Maßband
- Ratsche bzw. Schlüssel für die Ankermuttern
- Inbusschlüssel 5,5 mm (liegt bei)
- Zaun-Set zum Aufschrauben
- vier Bolzenanker je Pfosten (separat bestellen)
3D-Visualisierung Schritt 1Untergrund prüfen
Aufgeschraubt wird nur auf tragfähigem Beton. Mindestdicke und Randabstand der Bohrlöcher stehen im Datenblatt des Ankers. Auf Pflaster, Platten oder Estrich hält die Fußplatte nicht dauerhaft.
3D-Visualisierung Schritt 2Pfostenpositionen anzeichnen
Schnur spannen, ersten Pfosten stellen und die vier Löcher der Fußplatte anzeichnen. Die weiteren Pfosten Feld für Feld an der Matte ausmessen.
3D-Visualisierung Schritt 3Bohren und Anker setzen
Löcher nach Datenblatt bohren, Bohrmehl ausblasen, Bolzenanker einschlagen. Pfosten aufsetzen, mit der Wasserwaage prüfen und die Muttern mit dem vorgeschriebenen Moment anziehen.
3D-Visualisierung Schritt 4Matten befestigen
Beim Aufschrauben ist keine Wartezeit nötig: Matten gleich vorhalten und mit Klemmplättchen oder Abdeckleiste und Edelstahlschrauben M8 befestigen, dann die Kappen aufsetzen.
Passend dazu: Pfosten zum Aufschrauben · Bolzenanker · Ratgeber: Was trägt beim Aufschrauben?

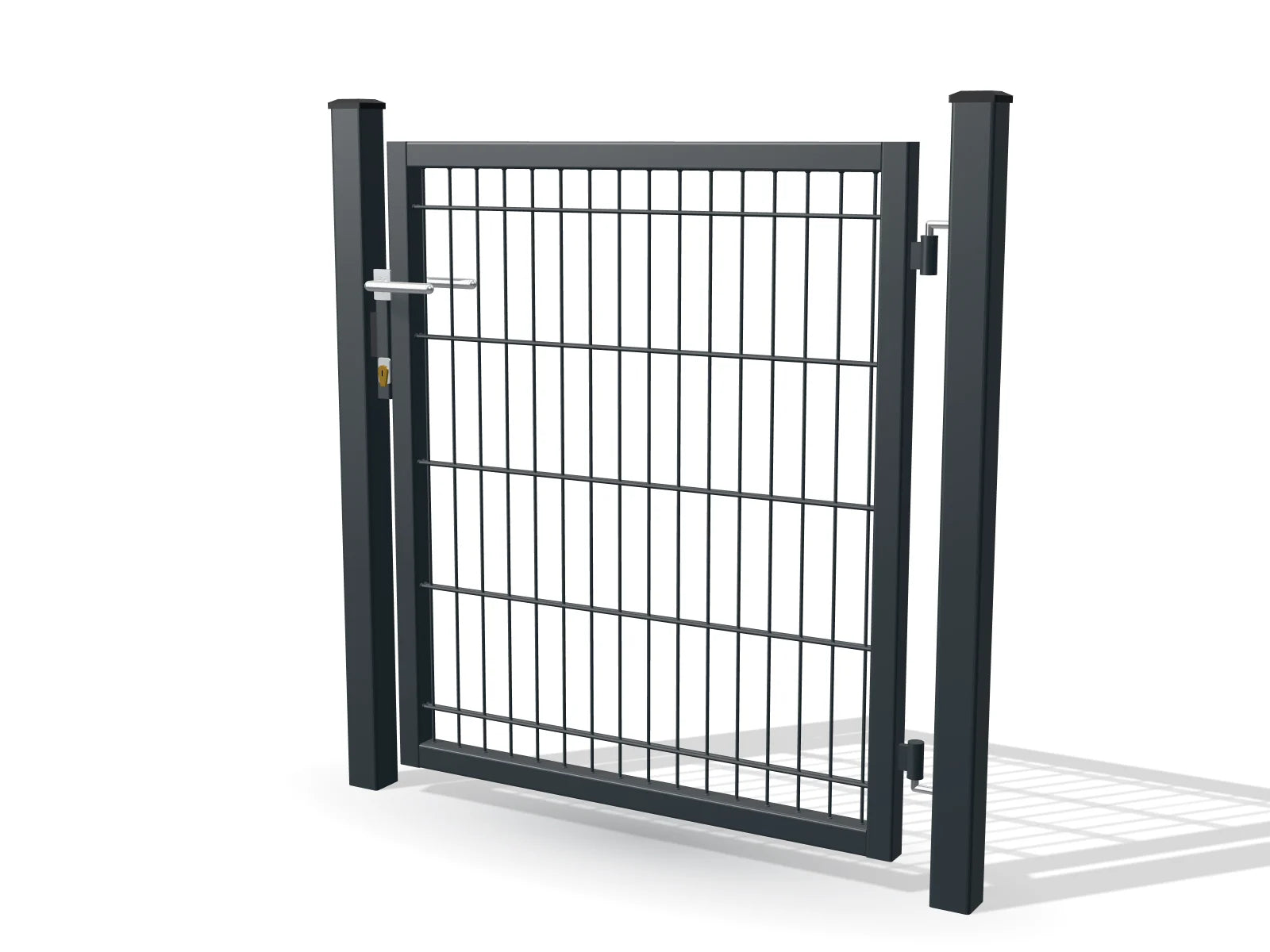

Gartentor setzen
Das Tor kommt mit eigenen Torpfosten. Maßgeblich sind die Maße und die Montageanleitung, die dem Tor beiliegen.
- Spaten oder Erdbohrer (Ø 30 cm)
- Wasserwaage, mindestens 80 cm lang
- Maurerschnur und Holzpflöcke
- Zollstock oder Maßband
- Mörtelkübel oder Mischer und Schaufel
- Akkuschrauber mit Bit oder der beiliegende Inbusschlüssel 5,5 mm
- Dachlatten und Schraubzwingen zum Abstützen
- Gartentor mit Torpfosten
- Beton und Kies für zwei Fundamente
3D-Visualisierung Schritt 1Anschlag und Öffnungsrichtung festlegen

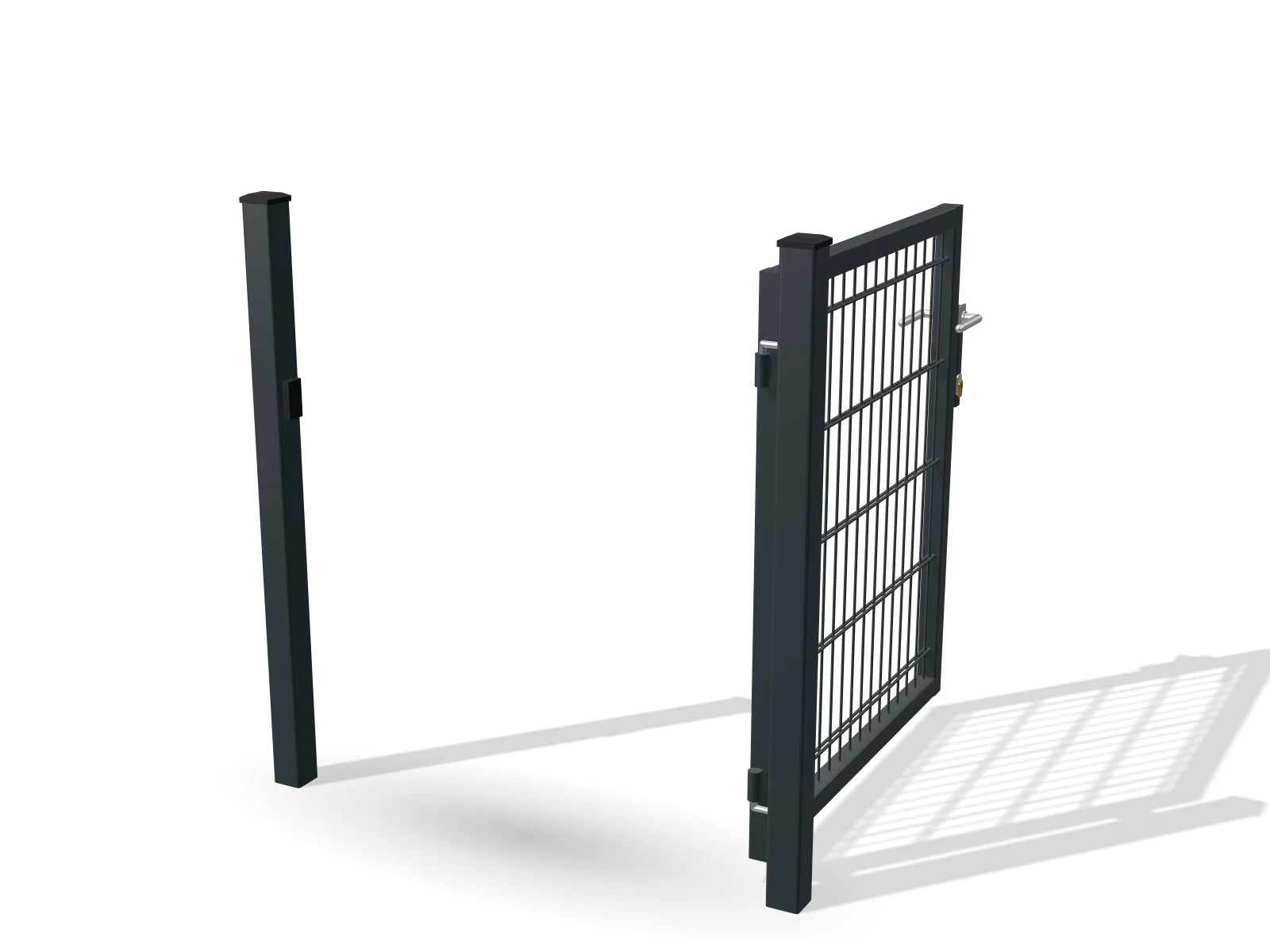

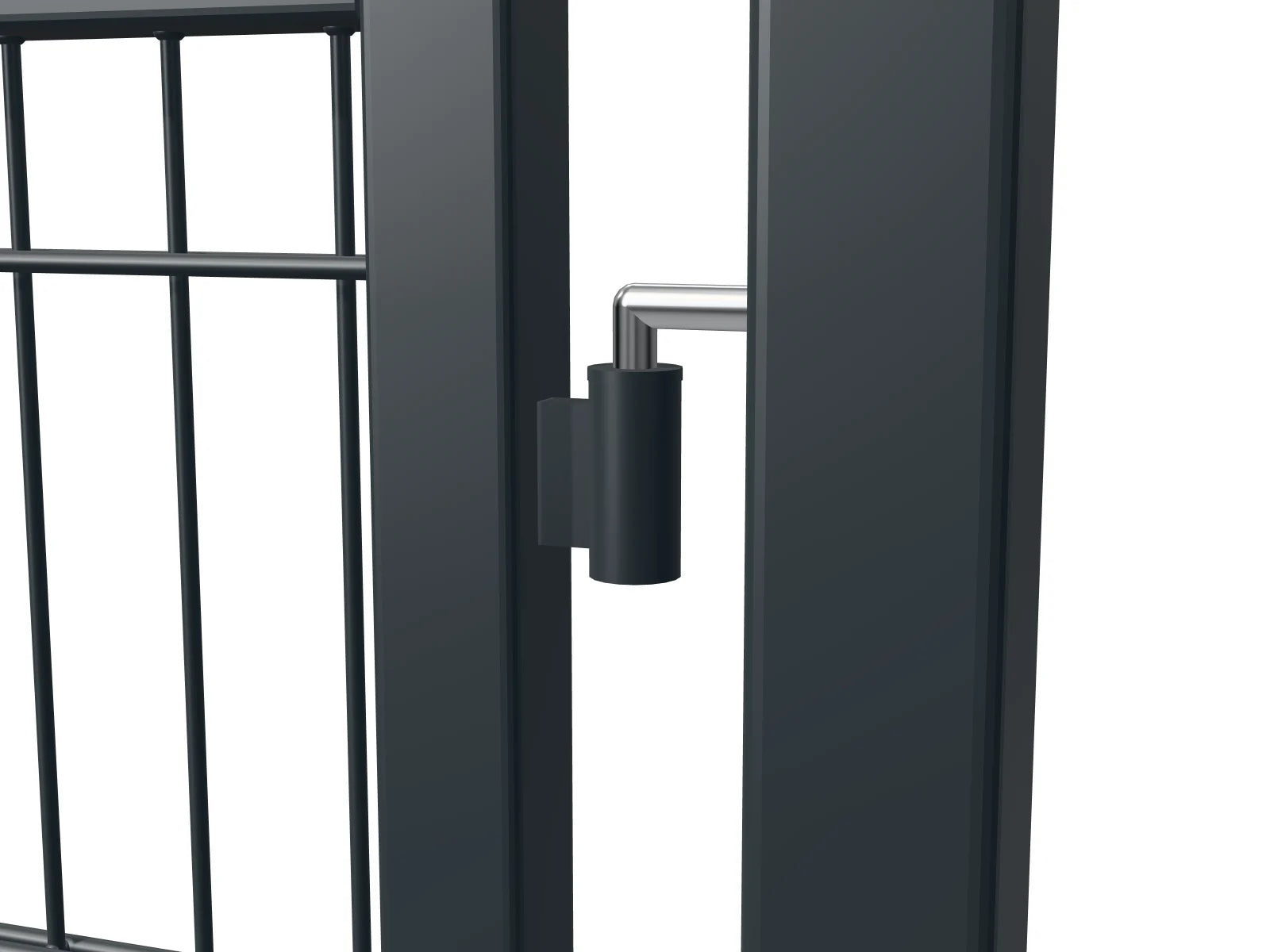

Entscheiden Sie, auf welcher Seite die Scharniere sitzen und in welche Richtung das Tor aufgeht. Dort, wohin es schwenkt, muss der Boden frei und eben sein.
3D-Visualisierung Schritt 2Fundamente für die Torpfosten
Torpfosten tragen den Flügel und jede Bewegung. Ihre Fundamente sind größer als beim Zaunpfosten; die Betonsohle liegt frostfrei bei rund 80 cm. Den Abstand der Pfosten setzen Sie nach der lichten Weite auf der Produktseite, am besten mit einer Latte als Schablone.
3D-Visualisierung Schritt 3Flügel einhängen und ausrichten
Den Flügel einhängen, solange der Beton noch nicht hart ist, und Pfosten und Flügel zusammen ausrichten. Spaltmaße laut Anleitung einhalten, dann aushärten lassen.
3D-Visualisierung Schritt 4Schloss einstellen, Zaun anschließen

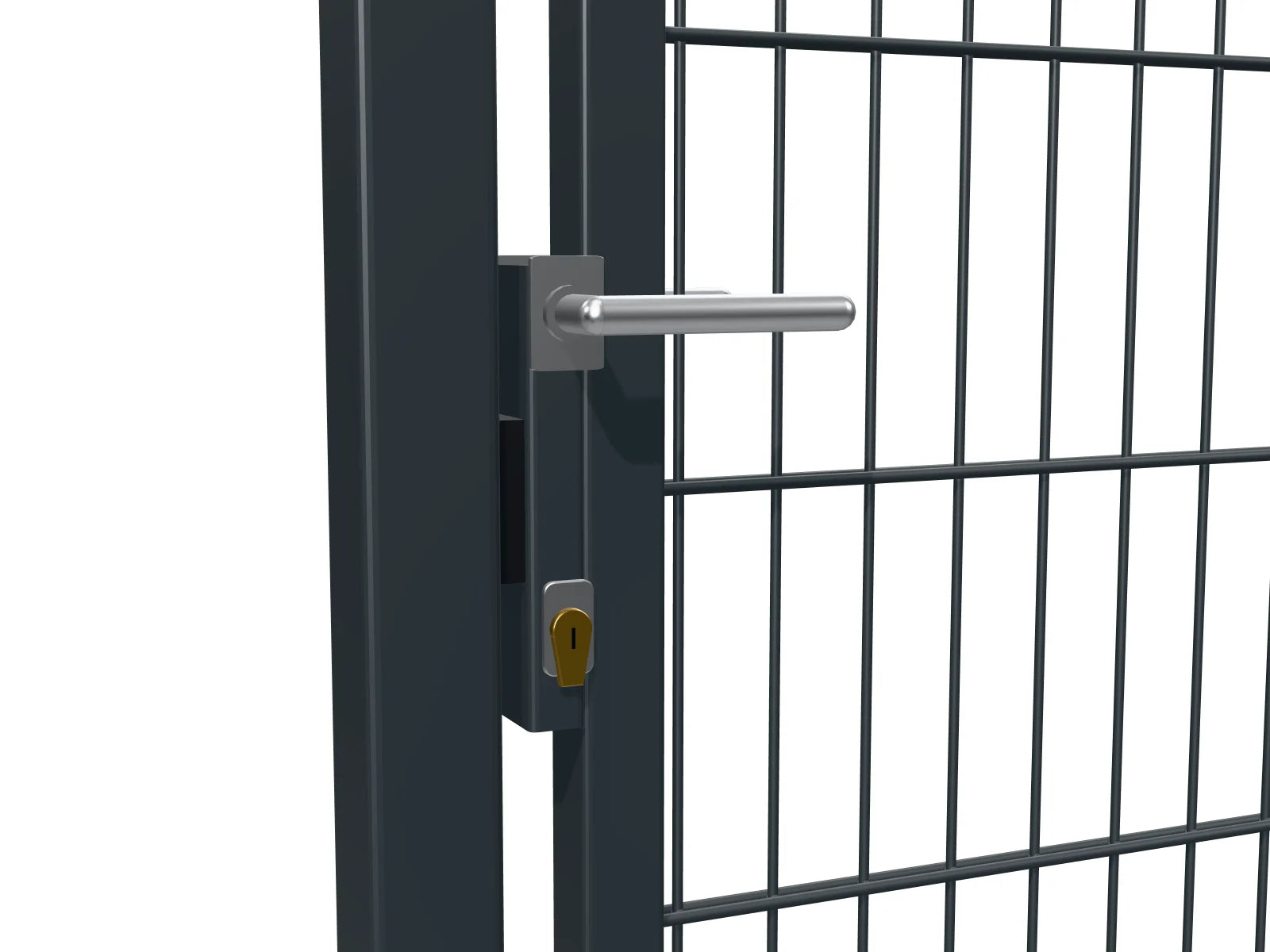

Schloss und Drückergarnitur montieren und die Falle auf den Anschlag einstellen. Die Matten neben dem Tor werden mit Zaunanschlusswinkeln an die Torpfosten angeschlossen; was beiliegt, steht auf der Produktseite.
Passend dazu: Gartentore · Ratgeber: Gartentor montieren

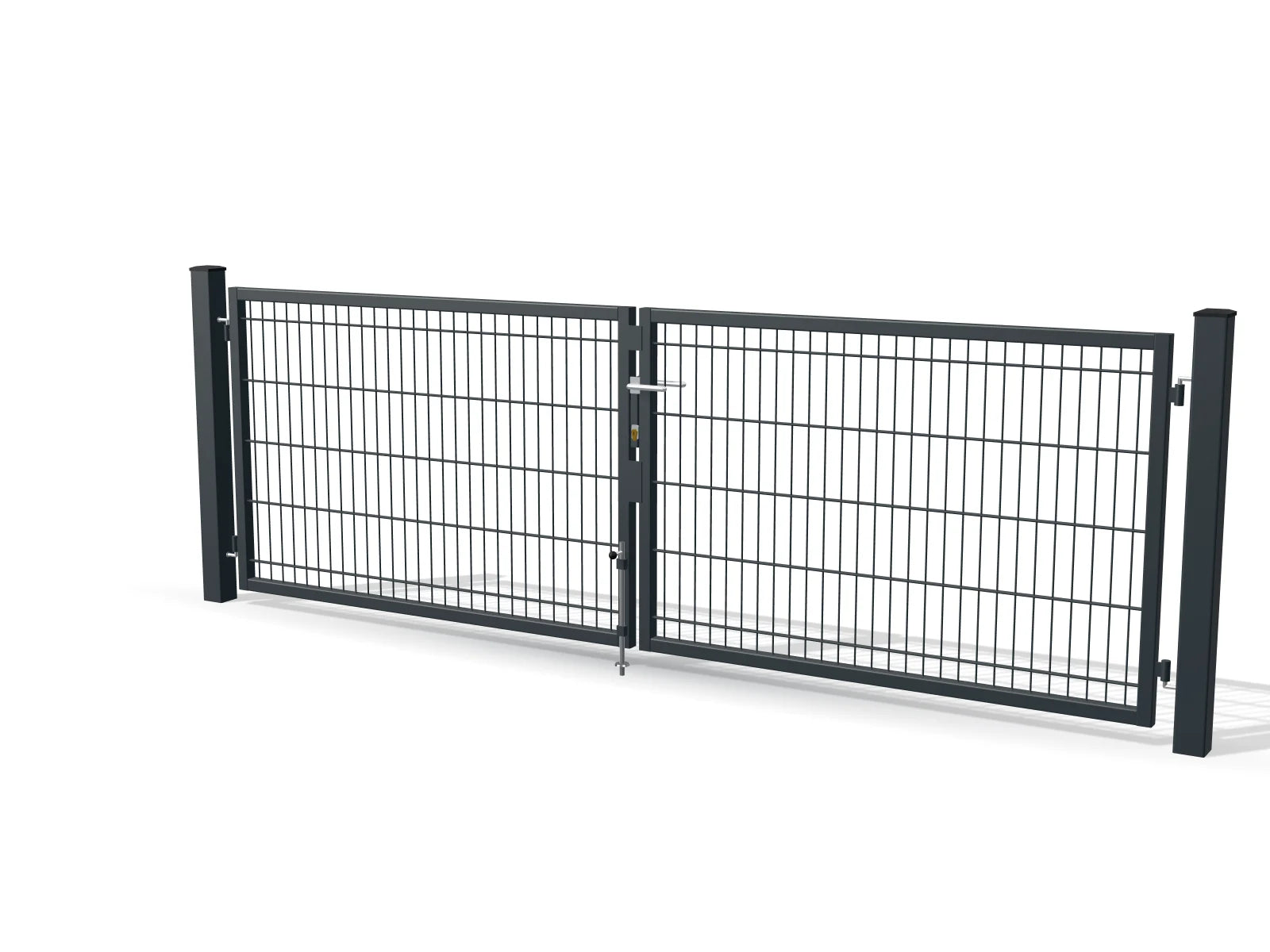

Doppeltor setzen

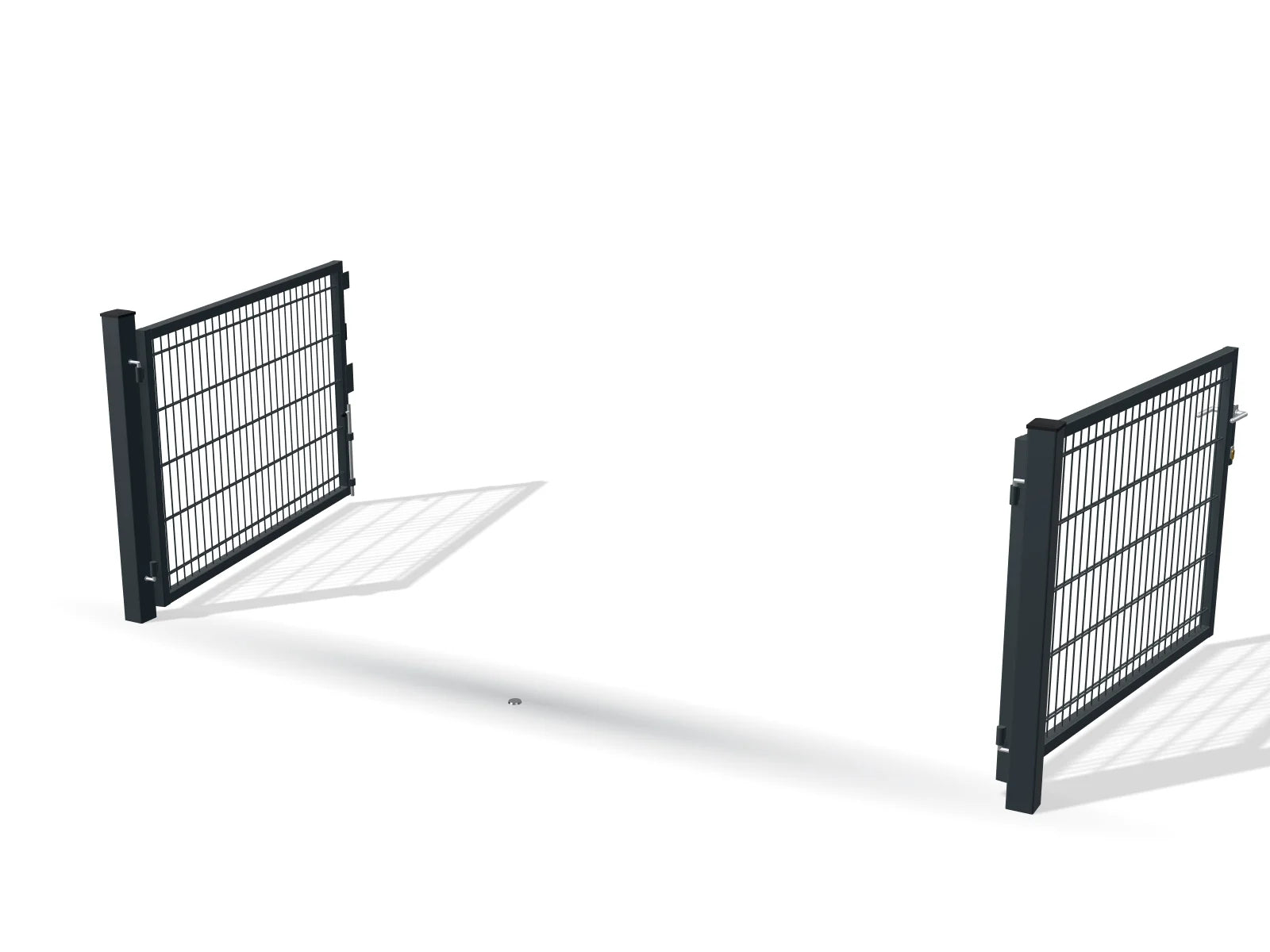

Zwei Flügel, zwei Torpfosten und ein Bodenriegel am Standflügel. Planen Sie den Schwenkbereich beider Flügel und ebenen Boden ein.
- Spaten oder Erdbohrer (Ø 30 cm)
- Wasserwaage, mindestens 80 cm lang
- Maurerschnur und Holzpflöcke
- Zollstock oder Maßband
- Mörtelkübel oder Mischer und Schaufel
- Akkuschrauber mit Bit oder der beiliegende Inbusschlüssel 5,5 mm
- Dachlatten und Schraubzwingen zum Abstützen
- Doppeltor mit Torpfosten
- Beton und Kies für zwei Fundamente
3D-Visualisierung Schritt 1Einfahrt ausmessen
Messen Sie die Öffnung von Kante zu Kante und vergleichen Sie sie mit der lichten Weite und der Gesamtbreite auf der Produktseite. Bei asymmetrischen Toren legen Sie fest, welcher Flügel Geh- und welcher Standflügel ist.
3D-Visualisierung Schritt 2Fundamente für die Torpfosten
Wie beim Gartentor: größere Fundamente als beim Zaun, Sohle frostfrei bei rund 80 cm. Den Pfostenabstand mit einer Latte nach der lichten Weite festlegen.
3D-Visualisierung Schritt 3Flügel einhängen und ausrichten
Beide Flügel einhängen, solange der Beton noch nicht hart ist. Sie müssen in der Mitte auf gleicher Höhe schließen; kleine Korrekturen gelingen an den Scharnieren.
3D-Visualisierung Schritt 4Bodenriegel setzen

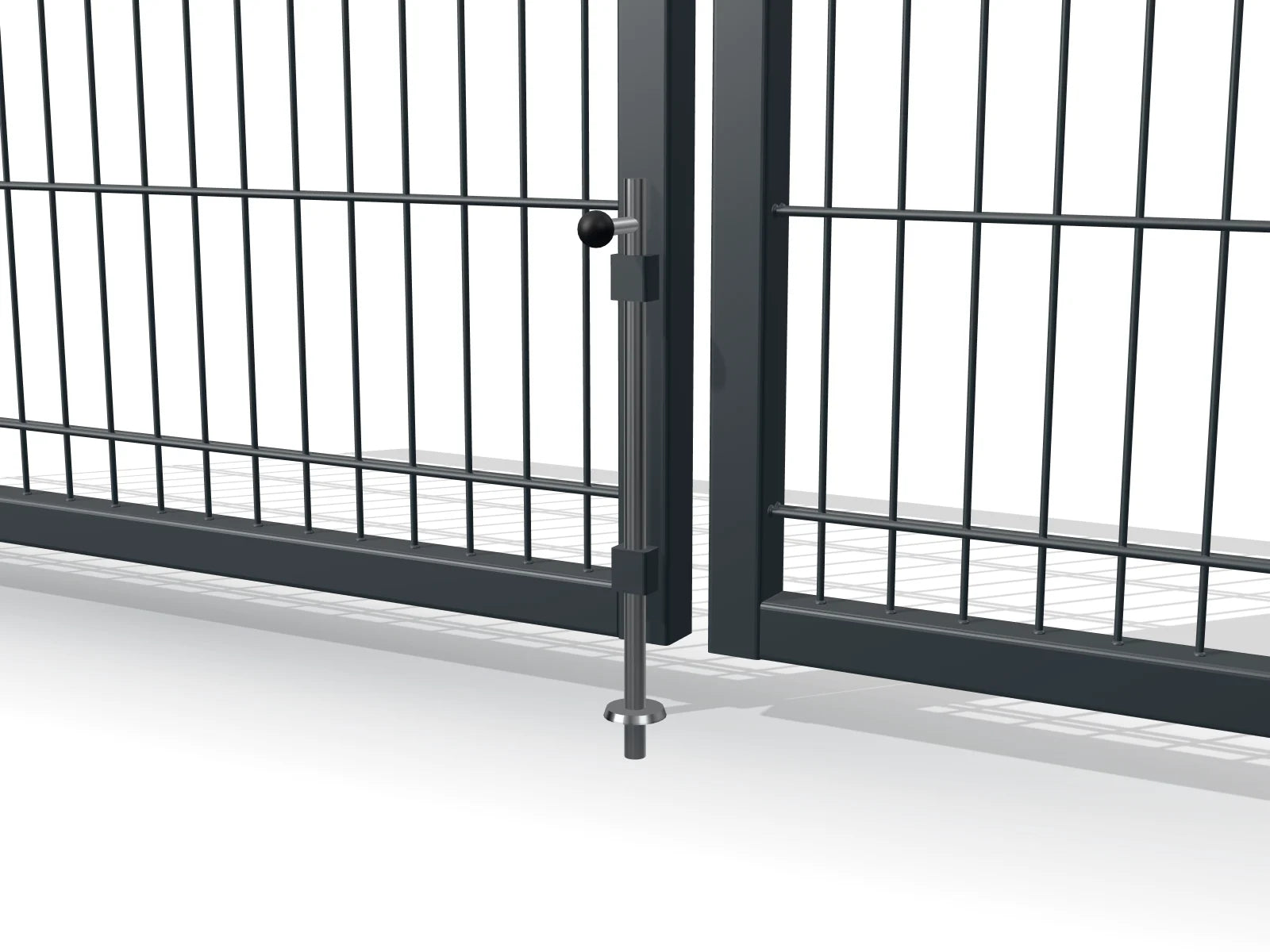

Am Standflügel sitzt ein Bodenriegel. Markieren Sie bei geschlossenem Tor die Stelle im Boden und setzen Sie dort die Aufnahme ein; ob eine Bodenhülse beiliegt, steht in der Montageanleitung des Tors.
Passend dazu: Doppeltore · Ratgeber: Doppeltor kaufen
